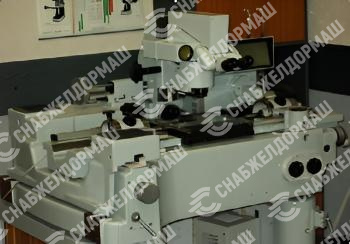

Универсальный измерительный микроскоп УИМ-23 (экранный) предназначается для измерения линейных и угловых размеров различных изделий в прямоугольных и полярных координатах.
На приборе можно измерять всевозможные резьбовые изделия, режущий инструмент, профильных шаблоны и лекала, кулачки, конусы, метчики, резьбонарезные гребенки и др. Кроме того, на микроскопе можно измерять диаметры малых отверстий. Универсальный измерительный микроскоп широко применяется на заводах машиностроительной и приборостроительной промышленности, а также в научно-исследовательских институтах.
| Техническая спецификация: | |
|---|---|
|
Предел измерений X |
0—200 мм |
|
Предел измерений Y |
0—100 мм |
|
Пределы измерения углов |
0—360° |
|
Пределы измерения диаметров отверстий |
0.2—40 мм |
|
Наибольшая глубина измеряемых отверстий |
40 мм |
|
Цена деления |
0,001 мм/1' |
|
Наибольший вес измеряемой детали |
10 кг |
|
Вес |
545 кг |
|
Габаритные размеры прибора |
1150 Х 1150 Х 1500 мм |
| Погрешность измерений: | Проекционный (теневой) метод | Метод осевого сечения (c помощью ножей) |
|---|---|---|
|
Измерение длин на плоском cтоле: |
|
|
|
в продольном направлении, мкм |
± (3 + L/30 + h1L/4000) |
± (2,7 + L/30+h1L/4000) |
|
в поперечном направлении, мкм |
± (3 + L/50 + h1L/2500) |
± (2,7+L/50 + h1L/2500) |
|
Измерение диаметров гладких цилиндров в центрах, мкм |
± (4+L/67) |
± (2,7+ L/70) |
|
Измерение средних диаметров резьбы, мкм |
± (3+2/sin α/2+L/100) |
± (1+1/sin α/2 + L/150) |
|
Измерение шага резьбы, мкм |
± (1+2/cos α/2+L30) |
± (1+1/cos α/2 + L/170) |
|
Измерение половины угла профиля резьбы |
± (3,5+7/S) ' |
± (2,5+7/S) ' |
|
Измерение плоского угла |
|
± 1,5 ' |
