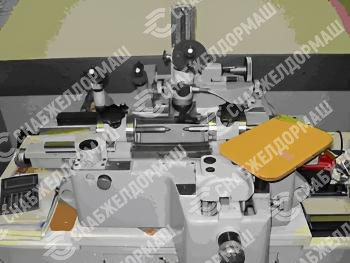

Универсальный измерительный микроскоп УИМ-21 (окулярный) предназначается для линейных и угловых измерений разнообразных изделий в прямоугольных и полярных координатах. В частности, на приборе можно производить измерения резьбовые изделий, режущего инструмента, профильных шаблонов и лекал, кулачков, конусов, метчиков, резьбонарезных гребенок, а также радиусов закруглений и расстояний между осями отверстий различной формы.
Универсальный измерительный микроскоп широко применяется на заводах машиностроительной и приборостроительной промышленности, а также в научно-исследовательских институтах.
|
Техническая спецификация:
|
|
|---|---|
|
Предел измерений X: |
0—200 мм |
|
Предел измерений Y: |
0—100 мм |
|
Пределы измерения углов: |
0—360° |
|
Цена деления |
0,001 мм/1' |
|
Наибольший вес измеряемой детали: |
10 кг |
|
Вес: |
414 кг |
|
Габаритные размеры прибора: |
1145 X 1060 Х 705 мм |
| Погрешность измерений | Проекционный (теневой) метод | Метод осевого сечения (c помощью ножей) |
|---|---|---|
|
Измерение длин на плоском cтоле: в продольном направлении, мкм |
± (3 + L/30 + h1L/4000) |
± (2,7 + L/30+h1L/4000) |
|
в поперечном направлении, мкм |
± (3 + L/50 + h1L/2500) |
± (2,7+L/50 + h1L/2500) |
|
Измерение диаметров гладких цилиндров в центрах, мкм |
± (6+L/67) |
± (2,7+ L/67) |
|
Измерение средних диаметров резьбы, мкм |
± (4+2/sin α/2+L/67) |
± (1+1,7/sin α/2 + L/67) |
|
Измерение шага резьбы, мкм |
± (1+2/cos α/2+L32) |
± (1+1,7/cos α/2 + L/67) |
