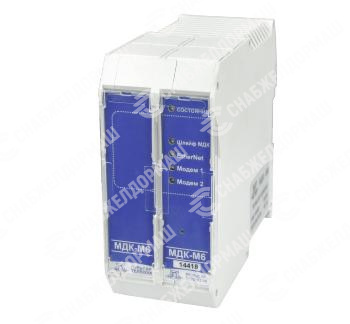

Модуль МДК-М6 выполняет функции системного модуля с внешним интерфейсом Ethernet, имеет встроенный аналоговый модем для организации связи через двухпроводные физические линии.
При работе с выделенными двухпроводными линиями МДК-М6 позволяет достичь скорости обмена данными до 33,6 кбит/с, используя собственный протокол передачи данных в соответствии со стандартами ITU-T.
Модуль МДК-М6 также является преобразователем интерфейса RS-485 в Ethernet (IEEE 802.3 10BaseT и 802.3u 100BaseTX) и позволяет конвертировать протокол модульного диагностического комплекса в UDP и обратно, предоставляя возможность работы с комплексом без участия мультиплексора СМК-30 и модуля МДК-М5.
Модуль МДК-М6 позволяет разместить комплекс МДК на расстояние до 10 км от каналообразующего оборудования или сети Ethernet, используя медножильный кабель.
Пример схемы включения МДК-М6:
| Технические характеристики | |
|---|---|
|
Коррекция ошибок |
V.42 |
|
Скорость передачи данных, бит/с |
2400 … 33600 |
|
Интерфейс связи c МДК |
RS-485 (дальность связи – до 1200м при использовании кабеля UTP-5) |
|
Режим работы интерфейса RS-485 |
полудуплекс |
|
Скорость обмена по RS-485, бит/с |
57600 |
|
Максимальное количество устройств на одном шлейфе |
32 |
|
Гальваническая развязка интерфейса RS-485, кВ |
2,5 |
|
Поддерживаемые стандарты (порт Ethernet) |
10BASE-T (IEEE 802.3i) |
|
Тип подключения (порт Ethernet) |
MDI / MDIX (автоопределение) |
|
Напряжение питания модуля, В |
-36 … -72 |
|
Потребляемая мощность, не более, Вт |
4 |
