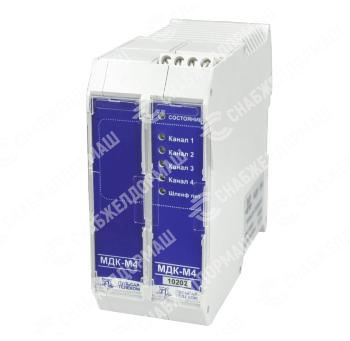

Модуль МДК-М4 предназначен для съема данных с адресных датчиков охранной и пожарной сигнализации. Модуль позволяет осуществлять контроль 2-х шлейфов. Режим шлейфа задается программно. В адресном режиме к каждому шлейфу может быть подключено до 99 адресных пожарных датчиков.
Подключение адресных датчиков к шлейфу производится по двухпроводной линии через базовые основания датчиков. Включение адресных извещателей в шину производится параллельно, без дополнительных элементов. Схема соединения извещателей выбирается исходя из удобства прокладки кабеля. Возможны соединения звездой, кольцевые, радиальные и их любые комбинации с произвольным числом разветвлений и соединений. Не допускается установка каких-либо дополнительных элементов в цепи адресной шины. Не допускается подключение к адресной шине каких-либо оконечных элементов.
| Технические характеристики | |
|---|---|
|
Количество контролируемых шлейфов, шт. |
2 |
|
Максимальное количество адресных датчиков на 1 шлейфе, шт. |
99 |
|
Напряжение питания шлейфа, В |
20,15 ± 0,7 |
|
Типы контролируемых адресных пожарных извещателей |
– тепловые; |
|
Ток шлейфа в режиме короткого замыкания, мА |
20 ± 0,5 |
|
Интерфейс связи |
RS-485 (дальность связи до 1200 м при использовании кабеля UTP-5) |
|
Режим работы интерфейса RS-485 |
полудуплекс |
|
Гальваническая развязка интерфейса RS-485, кВ |
2,5 |
|
Напряжение питания модуля, В |
–36 … –72 |
|
Потребляемая мощность, Вт, не более |
7 |
