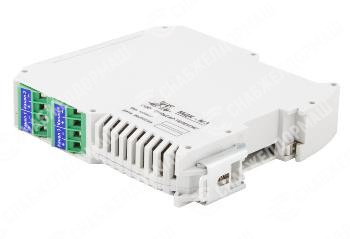

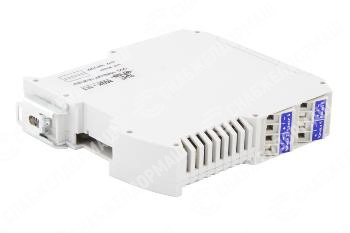

Модуль МДК-М3 предназначен для контроля датчиков с «сухими» и находящимися под напряжением контактами. Число контролируемых модулем контактов – 8.
К модулю возможно подключение контактных манометров компрессоров, не оснащенных цифровыми блоками мониторинга, с целью учета расхода осушенной газовой смеси.
| Технические характеристики | |
|---|---|
|
Количество каналов |
8 |
|
Напряжение, подаваемое на линию контроля “сухих” контактов в активном режиме, В |
20 (±2) |
|
Напряжение на контактах со сторонним питанием (постоянного или переменного тока) в пассивном режиме, В |
5 … 220 |
|
Максимальная амплитуда входного напряжения на контактах со сторонним питанием (длительностью не более 10с), В |
350 |
|
Ограничение тока в линии, мА |
3, не более |
|
Задержка на срабатывание контактов (защита от дребезга), мс |
50 … 500 (±2) |
|
Максимальная частота переключения контактов на шлейфе при скважности 50%, Гц |
10 (±0,1) |
|
Диапазон частот гармонического сигнала на входах модуля, Гц |
25 … 100 |
|
Минимальная длительность замкнутого (разомкнутого) состояния контактов для его гарантированного определения, мс |
50 (±2) |
|
Интерфейс связи |
RS-485 (дальность связи до 1200м при использовании кабеля UTP-5) |
|
Режим работы интерфейса RS-485 |
полудуплекс |
|
Гальваническая развязка интерфейса RS-485, кВ |
2,5 |
|
Потребляемая мощность, не более, Вт |
3 |
|
Напряжение питания модуля, В |
-36 … -72 |
