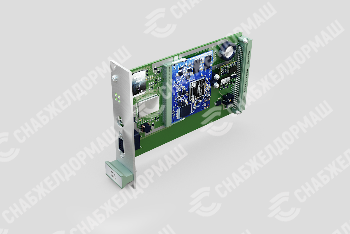

Модуль выполнен в бескорпусном исполнении и входит в состав современной отечественной микропроцессорной системы управления и диагностики локомотива (МПСУиД).
Модуль МПД СВЛ ТР применяется на тяговом и моторвагонном подвижном составе, эксплуатируемом на сети железных дорог с шириной колеи 1520 мм, электрифицированных на постоянном токе напряжением 3000 В и переменном токе напряжением 25000 В с частотой 50 Гц. В настоящее время в эксплуатации находится около 3 тысяч устройств, установленных на 6 сериях тягового и 4 сериях моторвагонного подвижного состава.
Модуль МПД СВЛ ТР устанавливается в системный шкаф безопасного локомотивного объединенного комплекса БЛОК.
Модуль МПД СВЛ ТР выпускается серийно по техническим условиям и отвечает требованиям ГОСТ 15150-69, ГОСТ 17516.1-90, ГОСТ 33435-2015.
Модуль МПД СВЛ ТР функционирует под управлением операционной системы на базе ядра Linux 3.10 с использование дополнительного прикладного программного обеспечения: СВЛ ТР, ViPNet Client 4 for Linux, КриптоПро CSP, PCSC-Lite, pppd, wvdial, ntpupdate и реализует:
- по интерфейсам стандарта CAN, последовательному интерфейсу стандарта RS-232 двусторонний информационный обмен с большинством серийно устанавливаемыми на отечественном подвижном составе локомотивными бортовыми программно- аппаратными комплексами управления локомотивом, обеспечения безопасности движения, автоведения, регистрации параметров;
- по мобильной связи стандарта GSM общего применения или по технологической ремонтно-оперативной радиосвязи ОАО «Российские железные дороги» на базе сетей подвижной связи стандарта GSM (РОРС GSM/GPRS) с поддержкой технологии пакетной передачи данных и скорости для GPRS (class 10), EDGE, UMTS, LTE и т.д., с обеспечением защиты передаваемых по радиоканалу данных от несанкционированного доступа с помощью средства криптографической защиты информации «Программный комплекс VipNet Client 4 for Linux», имеющего сертификат соответствия ФСБ России двусторонний информационный обмен с коммуникационным сервером, расположенным в ГВЦ ОАО «РЖД»;
- удалённое обновление встроенного программного обеспечения модуля МПД СВЛ ТР с коммуникационного сервера с обеспечением защиты информации от несанкционированного доступа с использованием СКЗИ – «Программный комплекс ViPNet Client 4 for Linux»;
- передача обновлений встроенного программного обеспечения и баз данных для блоков из состава бортовых локомотивных программно- аппаратных комплексов через коммуникационный сервер с обеспечением защиты информации.
| Режим работы | непрерывный, круглосуточный |
| Напряжение питания, В | от 40 до 65 |
| Средний потребляемый ток, мА | 600 |
| Импульсный потребляемый ток, не более, А | 1,5 |
| Волновое сопротивление нагрузки, Ом | 50 |
| Допустимый диапазон рабочих температур, ºС | от минус 40 до плюс 60 |
| Максимальная скорость передачи данных* | |
| – в режимах EDGE, UMTS, кбит/с | 384 |
| – в режиме HSPA, Мбит/с | 7,2 |
| Рабочие диапазоны частот, МГц | от 850 до 900, от 1800 до 1900 |
| Режим передачи | полудуплексный |
| Скорость работы по интерфейсу CAN | регулируется программно |
| Система подогрева в модулях исполнений ТИЖМ.687252.002-05, ТИЖМ.687252.002-06, ТИЖМ.687252.002-07 | встроенная |
| Средний срок службы, не менее, лет | 20 |
| Средняя наработка на отказ, не менее, ч | 30 000 |
| Среднее время восстановления, не более, c | 60 |
| Тип антенного разъёма | SMA |
| Габаритные размеры (В x Д x Ш), не более, мм | 129,0 × 194,0 × 30,5 |
| Вес не более, кг | 0,25 |
* - cкорость передачи данных зависит от загруженности сети GSM и условий предоставления услуги передачи данных оператором сотовой связи
