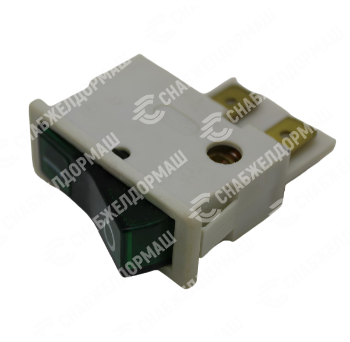

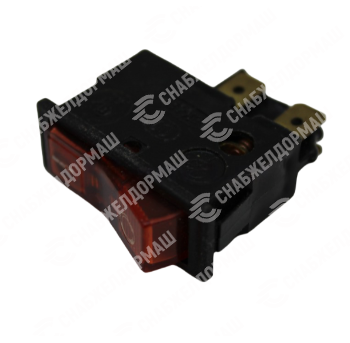

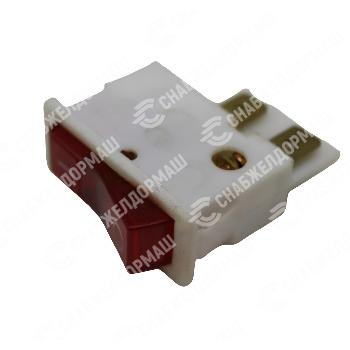

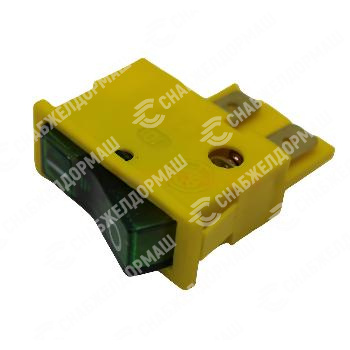

Способ монтажа - объёмный.
-
Фиксация клавиш в крайних положениях.
-
Индикацию включенного положения со светофильтрами красного, желтого, зелёного цветов.
-
Подсоединение выводов: пайкой, плоскими втычными соединителями по ГОСТ 25671 (6,3 х 0,8 мм).
-
Степень защиты по ГОСТ 12254-IP00.
| Технические характеристики | |
|---|---|
|
Масса не более, г: |
|
|
Двухполюсный |
14,2 |
|
Усилие срабатывания не более, Н |
15 |
|
Электрическая прочность изоляции, В: |
|
|
Между выводами |
2000 |
|
Между выводами и корпусом |
4000 |
|
Коммутационная износостойкость, кол-во ц-в переключений |
10000 |
|
Номинальные напряжения активной нагрузки, В |
250 |
|
Номинальные напряжения активной нагрузки, В |
250 |
|
Сопротивление изоляции, МОм, не менее |
50 |
|
Гарантийный срок с даты изготовления, лет: |
2 |
|
Тип |
Типоисполнение* |
Номинальный ток, А |
Комбинация контактов |
Цвет светофильтра в клавише |
|---|---|---|---|---|
|
ВК42-2А |
ВК42-2-2021 (ВК42-15-20 2011-00УХЛ4) |
2,5 |
Двухполюсный 2 3к |
Красный |
|
ВК42-6А |
ВК42-6-2021 (ВК42-19-20 2011-00УХЛ4) |
6,3 |
Двухполюсный 2 3к |
Красный |
|
ВК42-10А (16А) |
ВК42-10-2021 (ВК42-21-20 2011-00УХЛ4) |
10 |
Двухполюсный 2 3к |
Красный |
Структура условного обозначения ВК42П-[*][*]-[*][*]20[*]1-00[*]4:
ВК – выключатель и переключатель кнопочный;
42 – номер серии;
П – наличие буквы "П" означает переключатель;
[*][*] – номинальный ток: 15 – 2,5 А; 19 – 6,3 А; 21 – 10 А;
[*] – число замыкающих контактов: 1; 2;
[*] – число размыкающих контактов: 0; 2 (для переключателей);
20 – обозначение управляющего элемента по виду основной детали: клавиша-светофильтр;
[*] – цвет светофильтра: 1 – красный; 2 – зеленый; 4 – желтый;
1 – наличие фиксации: фиксация имеется;
00 – степень защиты по ГОСТ 14254—96: IР00;
[*]4 – климатическое исполнение (УХЛ, О) и категория размещения по ГОСТ 15150—69.

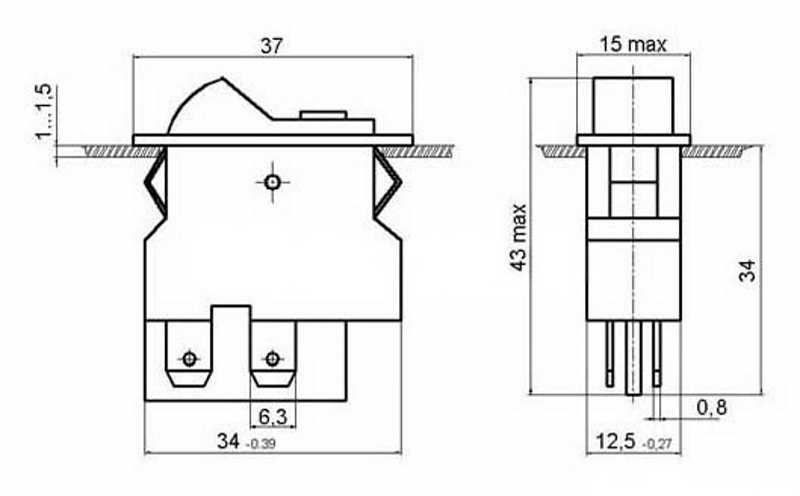

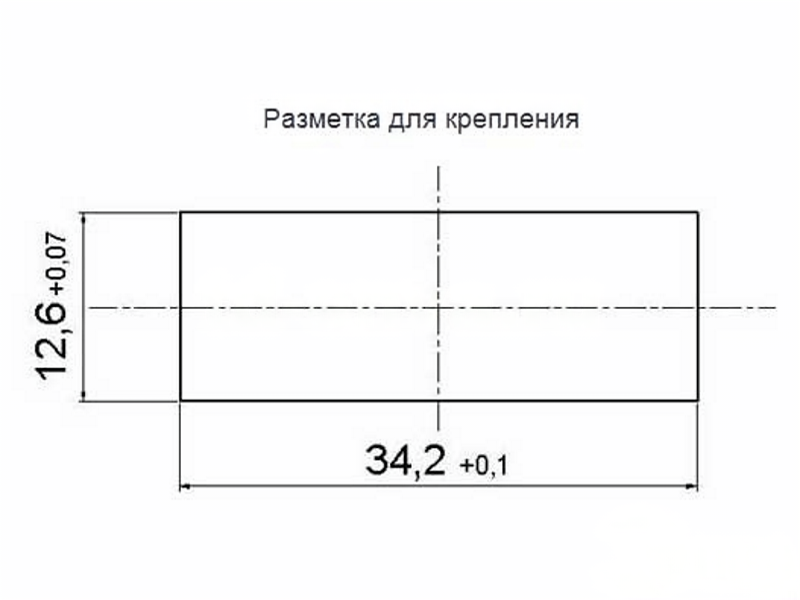

Выключатель ВК42. Разметка для крепления.
