Устройство заземления автоцистерн УЗА-3В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе воспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны и подачу светового сигнала для разрешения проведения операции слива-налива.

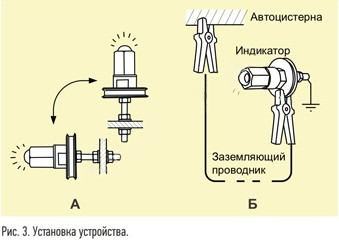

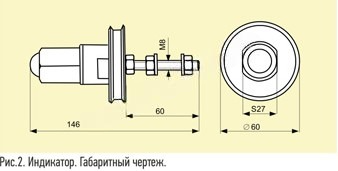

Устройство: в комплект устройства входят индикатор и заземляющий проводник (смотреть выше). В индикаторе расположен яркий светодиод красного цвета, плата измерения и индикации, залитые компаундом и литиевый элемент питания типа CR123 . Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). Широкий угол обзора светодиода индикатора (>120°) позволяет крепить индикатор в разных положениях (рис. 3А). Заземляющий проводник состоит из двух контактных зажимов, соединенных двухпроводным кабелем, длиной 5 м (длина кабеля может быть увеличена по заказу) .
Принцип работы: один зажим заземляющего проводника прикрепляется к металлической части автоцистерны, другой - к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 3Б). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления проводов заземляющего проводника. Суммарное сопротивление не должно превышать 100 Ом - в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.
Устройство: в комплект устройства входят индикатор и заземляющий проводник (смотреть выше). В индикаторе расположен яркий светодиод красного цвета, плата измерения и индикации, залитые компаундом и литиевый элемент питания типа CR123 . Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек (рис. 2). Широкий угол обзора светодиода индикатора (>120°) позволяет крепить индикатор в разных положениях (рис. 3А). Заземляющий проводник состоит из двух контактных зажимов, соединенных двухпроводным кабелем, длиной 5 м (длина кабеля может быть увеличена по заказу) .
Принцип работы: один зажим заземляющего проводника прикрепляется к металлической части автоцистерны, другой - к дисковым контактам индикатора, разделенным изолирующей шайбой (рис. 3Б). При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления проводов заземляющего проводника. Суммарное сопротивление не должно превышать 100 Ом - в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.
| Параметр | Значение |
|---|---|
| Температура окружающей среды, С | -50...+60 |
| Материал частей индикатор | Сталь с антикоррозионным покрытием |
| Напряжение питания | 3В (литиевый элемент CR123) |
| Период замены элемента питания | 2 года (при ежедневной работе 1час) |
| Степень защиты от воды и пыли | IP66 |
| Маркировка взрывозащиты | 1ExibsIICT6X |
| Средний срок службы | 15лет |
