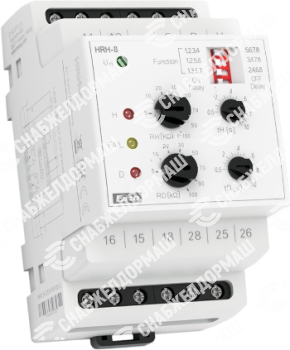

Реле HRH-8 (контроллер уровня) предназначено для контроля уровня проводящих жидкостей в скважинах, резервуарах, колодцах, бассейнах.

Особенности:

• Гальванически изолированное питание и контроль цепей
• На устройстве доступны настройки: 2 контроль одного уровня (в отдельных резервуарах) и 1 двухуровневый мониторинг (в одном резервуаре)
• Выбор функций DIP переключателем на передней панели (8 функций)
• Настройка чувствительности датчика (для каждого датчика отдельно)
• Регулируемая задержка переключения реле (для каждого датчика отдельно)
• 10Гц частота предотвращает поляризацию жидкости и увеличивает сопротивление помехам по частоте сети
• 2 выходные реле (с переключающим контактом ~16 А, 250 В)

Параметр	Значение
Функции	8
Клеммы питания	A1...A2
Напряжение питания	~230 В, ~110 В, ~400 В  ≅24 В
Максимальная мощность  - ~230 В, ~110 В, ~400 В  - ≅24 В	2,5 Вт, 5 ВА  1,4 Вт, 2 ВА
Макс. теряемая мощность (Un + клеммы)  - ~230 В, ~110 В, ~400 В  - ≅24 В	4 Вт  3 Вт
Допуск напряжения питания	−15%, 10%
Контур замера
Чувствительность (вход сопротивления)	Настраиваемая в диапазоне 5...100 кОм
Напряжение на электродах	Макс. ~3,5 В
Ток в сенсорах	<~1 мA
Временной отклик	Макс. 400 мс
Временная задержка	Настраиваемая, 0,5...10 с
Точность
Точность настройки	±5%
Выход
Число контактов	2 реле (AgNi)
Номинальный ток	~16 А
Замыкающая мощность	4000 ВА, 384 Вт
Пиковый ток	30 А, не больше 3 с
Замыкающее напряжение	~250 В =24 В
Индикация выхода	Красный LED
Механическая жизненность	3x10
Электрическая жизненность (AC1)	0,7x10
Другие параметры
Рабочая температура	−20...55°C
Температура хранения	−30...70°C
Электрическая прочность	4 кВ (питание - выход)
Рабочее положение	Произвольное
Крепление	DIN рейка EN 60715
Защита	IP40 со стороны лицевой панели IP20 клеммы
Категория перенапряжения	III
Степень загрязнения	2
Сечение подключения проводов (мм2)	Макс. 1x2,5, макс. 2x1,5 / с изоляцией макс. 1x1,5
Габаритные размеры	90x52x65 мм
Соответствующие нормы	EN 60255-6, EN 61010-1
Вес  - 110 В, 230 В, 400 В  - 24 В	247 г  145 г

Подключение

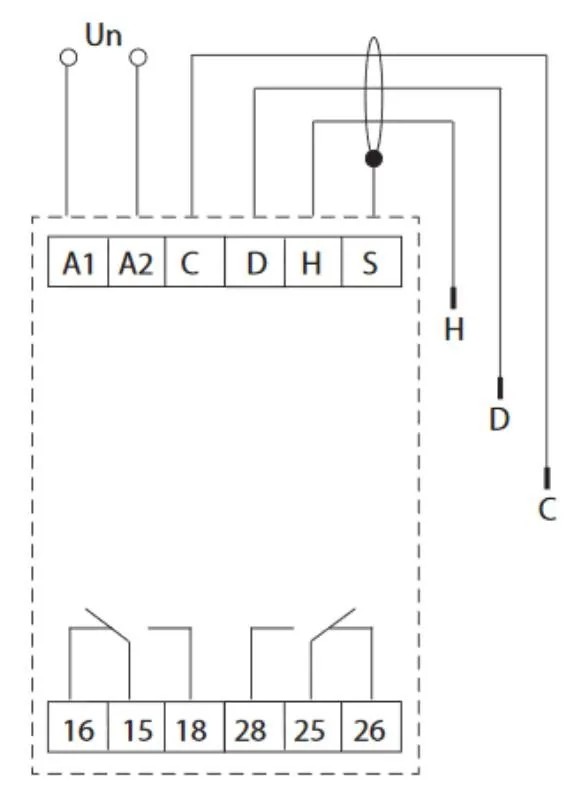

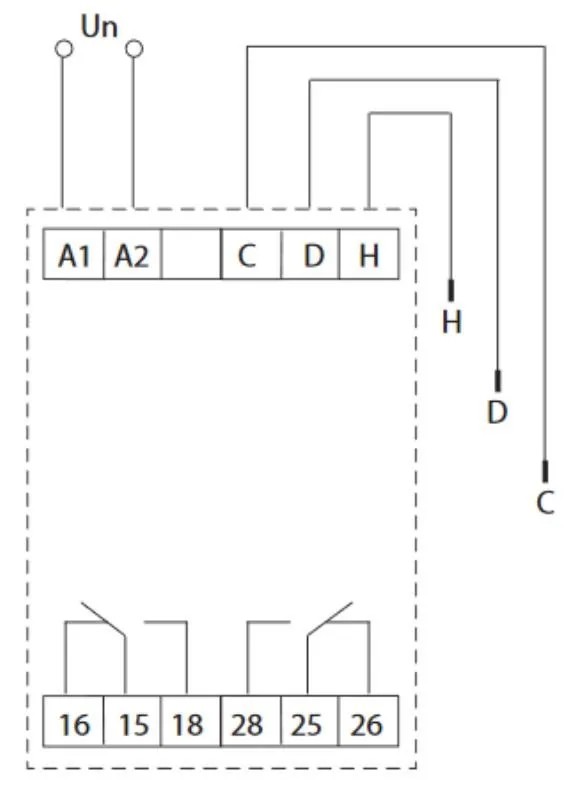

HRH-8 (110 В, 230 В, 400 В)                                                      HRH-8 (24 В)
