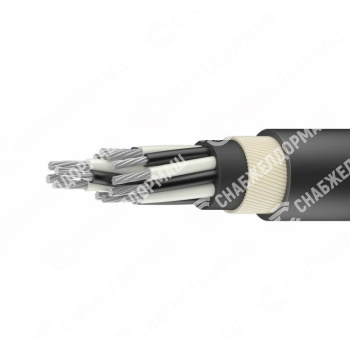

Универсальный термоэлектродный кабель РУТЕК С-РК
Описание
Термоэлектродный кабель с токопроводящими жилами из сплавов, сплава и меди с изоляцией, оболочкой из полимерных материалов, без экрана, с броней в виде повива из стеклопрутков.
Конструкция
- Токопроводящие жилы изготавливаются из металла и сплава, или пары сплавов;
- Изоляция из ПВХ пластиката;
- Поясная изоляция из ПВХ пластиката;
- Броня в виде оплётки из стальных оцинкованных проволок;
- Защитный шланг из ПВХ пластиката.
Применение
Кабели марки РУТЕК (Режевской Универсальный Термоэлектродный Кабель) предназначены для присоединения термопар к средствам измерения температуры. Кабели могут прокладываться во взрывоопасных зонах всех классов (с учётом требований ГОСТ Р IEC 60079-14-2013).
Условия эксплуатации
Кабели предназначены для стационарной и подвижной прокладки внутри и снаружи помещений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов.
Индексы и пояснения
Типы исполнения и температура эксплуатации в зависимости от материала оболочки
| Оболочка | Тип исполнения | Описание | Температура эксплуатации |
|---|---|---|---|
| В | – | ПВХ пластикат марки О-40 | -50°…+80°С |
| В | нг(А) | ПВХ пластикат пониженной горючести типа НПГ | -50°…+80°С |
| В | нг(А)-LS | ПВХ пластикат с низким дымо- и газовыделением | -50°…+80°С |
| В | нг(А)-LSLTx | ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения | -50°…+80°С |
| В | Вхл | ПВХ пластикат марки О-50, О-60 | -60°…+80°С |
| В | нг(А)-ХЛ | ПВХ пластикат пониженной горючести марки НГП ХЛ 50-32БП | -60°…+80°С |
| В | Вт | ПВХ пластикат марки ИТ-105 | -50°…+105°С |
| П | М, УВ | безгалогеновый компаунд | -50°…+110°С |
| В | М, УВ | ПВХ пластикат марки ОМБ-60 / О-50ВД | -60°…+70°С |
| П | нг(А)-HF | полимерный компаунд, не содержащий галогенов, не распространяющий и не выделяющий коррозионно-активных газообразных продуктов при горении и тлении | -50°…+110°С |
| П | снг(А)-FRHF | комбинированная изоляция из слюдосодержащих лент и оболочка из огнестойкого полимерного компаунда, не содержащего галогенов, не распространяющего горение, не выделяющего коррозийнноактивных газообразных продуктов при горении и тлении | -50°…+110°С |
| В | снг(А)-FRLS | ПВХ пластикат с низким дымо- и газовыделением | -50°…+110°С |
| В | снг (А)-FRLSLTx | огнестойкая комбинированная изоляция из слюдосодержащих лент и оболочка из огнестойкого ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением, и низкой токсичностью продуктов горения | -50°…+110°С |
| Ф | – | экструдируемый фторопласт | -50°…+300°С |
| РК | – | кремнийорганическая резина | -50°…+200°С |
Степень защиты кабеля
УФ — устойчивый к солнечному излучению;
М, УВ — масло-бензостойкая оболочка, устойчивая к углеводороду.
