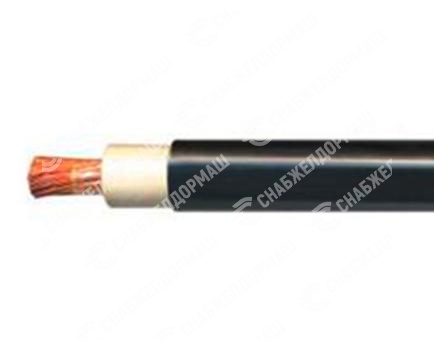

Провод ППСРВМ ‒ назначение и характеристики, основные особенности

Представленный кабель отличает очень качественная изоляция, позволяющая ему выдерживать высокие механические нагрузки, а также температурные перепады, попадание влаги и другие погодные воздействия.

Основная сфера применения – использование для внешних и внутренних электрических соединений в тепловозах, подключение токоприемников электровозов. В последнем случае используется ППСРВМ-1.

Расшифровка названия провода:

• П ‒ провод;
• ПС ‒ подвижный состав;
• Р ‒ резиновая изоляция;
• ВМ ‒ наружная оболочка из винилового маслостойкого пластификата.

Конструкция кабеля обеспечивает его надежную эксплуатацию даже в самых тяжелых условиях. Он имеет одну многопроволочную жилу сечением от 1,0 до 300 мм², что позволяет подключать весь спектр оборудования.

Жила покрыта разделительным слоем из полиэтилентерефталатной пленки, поверх нее расположен слой резиновой изоляции. Далее следует еще один разделительный слой и наружная маслостойкая и холодостойкая виниловая оболочка.

ППСРВМ рассчитан на различное рабочее напряжение, указываемое в маркировке, от 660 В до 4000 В.

Например, ППСРВМ 3000 рассчитан на максимальное рабочее напряжение 3000 В.

Другие важные эксплуатационные характеристики предлагаемых проводов:

• температура окружающей среды ‒ от -50 до +60 °C;
• устойчивость к дождю, инею, воздействию пыли;
• допустимый уровень влажности ‒ до 98 % при температуре до 40 °C;
• устойчивость к маслам, дизтопливу, озону;
• стойкость к вибрациям, ударам, изгибам, линейным нагрузкам;
• радиус изгиба не менее 3 диаметров провода;
• не распространяет горение;
• максимальная длительная температура жилы – не более 65 °C;
• срок службы – не менее 6 лет при подключении к подвижным токоприемникам и не менее 12 лет при остальных подключениях.

Конструкция:

• Токопроводящая жила - медная, многопроволочная, круглой формы соответствует классу 4 по ГОСТ 22483-77.
• Разделительный слой - допускается наложение полиэтилентерефталатной пленки по жилам проводов.
• Изоляция - из резины изоляционной, номинальная толщина изоляции представлена в Приложении.
• Разделительный слой - изолированные жилы сечением более 10 мм² , предназначенные для присоединения к подвижным токоприемникам, поверх изоляции имеют сепаратор из неэлектропроводящей прорезиненной тканевой ленты или полиэтилентерефталатной пленки.
• Оболочка - из холодостойкого ПВХ пластиката, номинальная толщина оболочки представлена в Приложении.

Данные провода предназначены для внутренних и наружных соединений в тепловозах в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660, 1500, 3000, 4000, для присоединения к подвижным токоприемникам, монтажа при ограниченных перемещениях и для фиксированного монтажа при воздействии смазочных масел и дизельного топлива.

Технические характеристики:

• Вид климатического исполнения - У категории размещения 1 и 2 по ГОСТ 15150-69
• Температура окружающей среды при эксплуатации: от -50 до +60°С
• Провода стойки к повышенной влажности: до 98 % при температуре до 40°С
• Провода озоностойкие
• Провода стойки к воздействию дождя, динамическому воздействию пыли и выпадению инея
• Провода стойки к маслам и дизельному топливу
• Провода не распространяют горение
• Провода стойки к вертикальным колебаниям, вибрациям, ударам и изгибам
• Провода для присоединения к подвижным токоприемникам стойки к изгибам с одновременным закручиванием
• При эксплуатации провода не должны подвергаться прямому воздействию солнечных лучей
• Монтаж проводов должен производиться при температуре: не ниже -15°С
• Радиус изгиба при монтаже должен быть: не менее 3 диаметров провода
• Радиус изгиба при эксплуатации должен быть: не менее 5 диаметров провода
• Допускается монтаж с отключением и подключением при отсутствии ударов к токоприемникам при плавном изгибе на радиус, равный пятикратному диаметру провода, при температуре: -50°С
• Провода на номинальное напряжение 660, 1500, 3000, 4000 В переменного тока выдерживают испытание напряжением переменного тока частоты 50 Гц величиной 3000, 6000, 12000, 16000 В соответственно в течение 15 мин после 24 ч пребывания в воде
• Длительно допустимая температура на жилах проводов должна быть: не более 65°С
• Допускается эксплуатация проводов при температуре на жиле: 75°С
• Строительная длина проводов: не менее 100 м
• Гарантийный срок эксплуатации: 2 года со дня ввода провода в эксплуатацию
• Срок службы проводов, предназначенных для присоединения к подвижным токоприемникам: не менее 6 лет остальных проводов: не менее 12 лет
