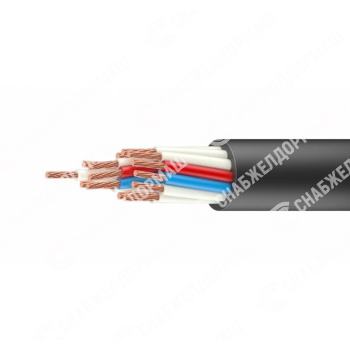

Кабель управления КГВВз
Описание
Кабель гибкий с медными жилами, с заполнением сердечника, с изоляцией и оболочкой из поливинхлоридного пластиката.
Конструкция
- Токопроводящая жила из медных мягких проволок (для сечений 0,75; 1,0; 1,5 – 3 класс; для сечений 0,5; 2,5; 4 – 4 класс);
- Изоляция из ПВХ пластиката;
- Оболочка из ПВХ пластиката накладывается с заполнением промежутков между жилами И=0,66 кВ, И= 1 кВ.
Маркоразмеры
Сечение жил:
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 | 10,0 |
|---|---|---|---|---|---|---|---|
|
2х0,5 3х0,5 4х0,5 5х0,5 6х0,5 10х0,5 14х0,5 19х0,5 27х0,5 33х0,5 |
2х0,75 3х0,75 4х0,75 5х0,75 7х0,75 10х0,75 12х0,75 14х0,75 19х0,75 27х0,75 37х0,75 |
2х1,0 3х1,0 4х1,0 5х1,0 6х1,0 7х1,0 10х1,0 14х1,0 19х1,0 27х1,0 37х1,0 |
2х1,5 3х1,5 4х1,5 5х1,5 7х1,5 10х1,5 14х1,5 19х1,5 27х1,5 37х1,5 |
2х2,5 3х2,5 4х2,5 5х2,5 7х2,5 10х2,5 14х2,5 19х2,5 27х2,5 37х2,5 |
2х4,0 3х4,0 4х4,0 5х4,0 7х4,0 10х4,0 |
2х6,0 3х6,0 4х6,0 5х6,0 7х6,0 10х6,0 |
2х10,0 3х10,0 4х10,0 5х10,0 7х10,0 |
Применение
Кабели управления предназначены для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах при переменном напряжении до 660В/50Гц или 1000 В постоянного тока.
Кроме того, при фиксированном монтаже цепей управления и контроля, работающих при напряжении до 380 В переменного тока частоты 50 Гц или 500 В постоянного тока, функционирующих при пожаре.
Условия эксплуатации
Кабели управления, как и контрольные кабели, используются для передачи маломощных низковольтных сигналов. Однако в отличие от контрольных их используют при существенно различающихся условиях эксплуатации:
– кабели могут быть проложены без предварительного подогрева при температуре не ниже 15оС;
– минимальный радиус изгиба при монтаже должен быть не менее 7 наружных диаметра кабеля, при эксплуатации не менее 15 наружных диаметров;
– максимально допустимая температура нагрева жил кабелей в режимах эксплуатации не должна превышать 70оС.
Индексы и пояснения
В зависимости от условий эксплуатации, следует использовать кабели и провода с различными модификациями:
нг (А) – кабели, не распространяющие горение;
нг (А)-LS – кабели, не распространяющие горение, с низким дымо- и газовыделением;
нг (А)-FRLS – огнестойкие кабели, не распространяющие горение, с низким дымо- и газовыделением;
нг (А)-LSLTx – кабели не распространяющие горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения;
нг (А)-FRLSLTx – кабели не распространяющий горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент по каждой медной токопроводящей жиле, огнестойкие;
Э – экранированные кабели;
Г – гибкие кабели;
з – кабели с оболочкой, наложенной с заполнением промежутков между жилами.
Температурные характеристики
Относительная влажность до 95±3 % при температуре 35±3оС.
