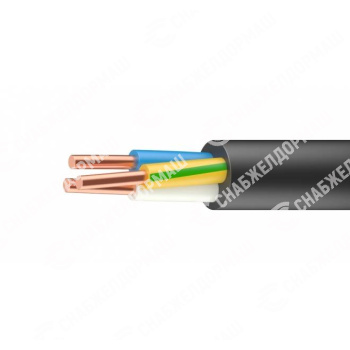

Кабель силовой ВВГ-ХЛ
Описание
Кабель силовой с изолированными медными жилами круглого сечения в защитной оболочке из ПВХ пластиката.
Конструкция
- Токопроводящие жилы из меди;
- Изоляция из ПВХ пластиката;
- Оболочка из ПВХ пластиката с заполнением промежутков между жилами.
Маркоразмеры
Сечение жил:
| на 1,0 кВ с 5 жилами | на 1,0 кВ с 4 жилами | на 1,0 кВ с 3 жилами | на 1,0 кВ с 2 жилами | на 1,0 кВ с 1 жилой |
|---|---|---|---|---|
|
4×1,5 + 1×1,0 4×2,5 + 1×1,5 4×4,0 + 1×2,5 4×6,0 + 1×2,5 4×6,0 + 1×4,0 4×10,0 + 1×4,0 4×10,0 + 1×6,0 4×16,0 + 1×6,0 4×16,0 + 1×10,0 4×25,0 + 1×10,0 4×25,0 + 1×16,0 5×1,5 ок (N, PE) 5×2,5 ок (N, PE) 5×4,0 ок (N, PE) 5×6,0 ок (N, PE) 5×10,0 ок (N, PE) 5×16,0 мк (N, PE) 5×25,0 мк (N, PE) |
3×1,5 + 1×1,0 3×2,5 + 1×1,5 3×4,0 + 1×2,5 3×6,0 + 1×2,5 3×6,0 + 1×4,0 4×1,5 ок (N) 4×2,5 ок (N) 4×4,0 ок (N) 4×6,0 ок (N) 3×10,0 + 1×4,0 3×10,0 + 1×6,0 3×16,0 + 1×6,0 4×10,0 ок (N) 4×16,0 мк (N) 4×25,0 мк (N) 3×16,0 + 1×10,0 3×25,0 + 1×10,0 3×25,0 + 1×16,0 |
2×1,5 + 1×1,0 2×2,5 + 1×1,5 2×4,0 + 1×2,5 2×6,0 + 1×2,5 2×6,0 + 1×4,0 2×10,0 + 1×4,0 2×10,0 + 1×6,0 3×16,0 + 1×6,0 2×16,0 + 1×10,0 2×25,0 + 1×10,0 2×25,0 + 1×16,0 3×1,5 ок (N, PE) 3×2,5 ок (N, PE) 3×4,0 ок (N, PE) 3×6,0 ок (N, PE) 3×10,0 ок (N, PE) 3×16,0 мк (N, PE) 3×25,0 мк (N, PE) |
2×1,5 ок (N) 2×2,5 ок (N) 2×4,0 ок (N) 2×6,0 ок (N) 2×10,0 ок (N) 2×16,0 мк (N) 2×25,0 мк (N) |
1×70,0 1×95,0 1×1,5 ок 1×2,5 ок 1×4,0 ок 1×6,0 ок 1×10,0 ок 1×16,0 мк 1×25,0 мк 1×35,0 мк 1×50,0 мк |
| на 0,66 кВ с 5 жилами | на 0,66 кВ с 4 жилами | на 0,66 кВ с 3 жилами | на 0,66 кВ с 2 жилами | на 0,66 кВ с 1 жилой |
|
4×1,5 + 1×1,0 4×2,5 + 1×1,5 4×4,0 + 1×2,5 4×6,0 + 1×2,5 4×6,0 + 1×4,0 4×10,0 + 1×4,0 4×10,0 + 1×6,0 4×16,0 + 1×6,0 4×16,0 + 1×10,0 4×25,0 + 1×10,0 4×25,0 + 1×16,0 5×1,5 ок (N, PE) 5×2,5 ок (N, PE) 5×4,0 ок (N, PE) 5×6,0 ок (N, PE) 5×10,0 ок (N, PE) 5×16,0 мк (N, PE) 5×25,0 мк (N, PE) |
3×1,5 + 1×1,0 3×2,5 + 1×1,5 3×6,0 + 1×2,5 3×6,0 + 1×4,0 4×1,5 ок (N) 4×2,5 ок (N) 4×6,0 ок (N) 3×10,0 + 1×4,0 3×10,0 + 1×6,0 3×16,0 + 1×6,0 4×10,0 ок (N) 4×16,0 мк (N) 4×25,0 мк (N) 3×16,0 + 1×10,0 3×25,0 + 1×10,0 3×25,0 + 1×16,0 |
2×1,5 + 1×1,0 2×2,5 + 1×1,5 2×4,0 + 1×2,5 2×6,0 + 1×2,5 2×6,0 + 1×4,0 2×10,0 + 1×4,0 2×10,0 + 1×6,0 2×16,0 + 1×6,0 2×16,0 + 1×10,0 2×25,0 + 1×10,0 2×25,0 + 1×16,0 3×1,5 ок (N, PE) 3×2,5 ок (N, PE) 3×4,0 ок (N, PE) 3×6,0 ок (N, PE) 3×10,0 ок (N, PE) 3×16,0 мк (N, PE) 3×25,0 мк (N, PE) |
2×1,5 ок (N) 2×2,5 ок (N) 2×4,0 ок (N) 2×6,0 ок (N) 2×10,0 ок (N) 2×16,0 мк (N) 2×25,0 мк (N) 2×35,0 мк (N) 2×50,0 мк (N) |
1×1,5 ок 1×2,5 ок 1×4,0 ок 1×6,0 ок 1×10,0 ок 1×16,0 мк 1×25,0 мк 1×35,0 мк 1×50,0 мк |
Применение
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 или 1,0 кВ частотой 50 Гц.
Условия эксплуатации
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом, могут эксплуатироваться на суше, реках, озерах на высотах до 4300 м над уровнем моря.
Кабели могут прокладываться в почве, на открытом воздухе, в помещениях с повышенной влажностью, на специальных кабельных эстакадах, в блоках.
Кабель марки ВВГз применяют для электроснабжения электроустановок, требующих уплотнения кабелей при вводе в электрооборудование.
Индексы и пояснения
В зависимости от условий эксплуатации, следует использовать кабели и провода с различными модификациями:
нг (А) – кабели, не распространяющие горение;
нг (А)-LS – кабели, не распространяющие горение, с низким дымо- и газовыделением;
нг (А)-FRLS – огнестойкие кабели, не распространяющие горение, с низким дымо- и газовыделением;
нг (А)-LSLTx – кабели не распространяющие горение, с низким дымо- и газовыделением и низкой токсичностью продуктов горения;
нг (А)-FRLSLTx – кабели не распространяющий горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения, с термическим барьером из слюдосодержащих лент по каждой медной токопроводящей жиле, огнестойкие;
Э – экранированные кабели;
Г – гибкие кабели;
з – кабели с оболочкой, наложенной с заполнением промежутков между жилами.
Температурные характеристики
Относительная влажность до 95±3 % при температуре 35±3оС.
