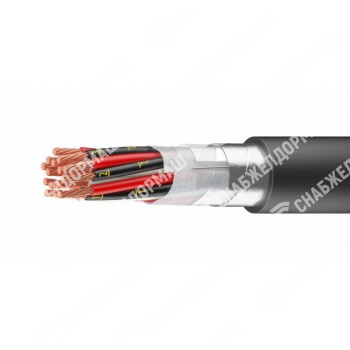

Кабель для систем промышленной автоматики КУМП-ОЭснг(А)-FRLS
Описание
Кабель для систем промышленной автоматики, с токопроводящими жилами из медных проволок с изоляцией и оболочкой из полимерных материалов, с общим экраном, без брони.
По умолчанию, поверх сердечника кабеля методом обмотки накладывается лента из водоблокирующего материала (ВБМ) для предотвращения продольного распространения влаги.
Конструкция
- Многопроволочные (не ниже 3-го класса) токопроводящие жилы могут быть изготовлены из медных мягких или медных лужёных проволок (индекс «л»).
- Изоляция из ПВХ пластиката.
- Поверх сердечника кабеля методом обмотки с перекрытием накладывается лента из водоблокирующего материала (ВБМ).
- Поясная изоляция из полиэтилентерефталатной (ПЭТ) плёнки.
- Поверх накладывается экран, выполненный в виде оплётки из медных проволок, либо оплётки из медных лужёных проволок, либо из фольгированного композиционного материала (алюминия или меди). Под экраном находятся контактный проводник.
- Оболочка из ПВХ пластиката.
Маркоразмеры
Сечение жил:
| 0,75 | 4,0 | 3×1,5 | 3×1,0 | 3×0,5 | 2×2,5 | 2×1,5 |
|---|---|---|---|---|---|---|
|
2х0,75 3х0,75 4х0,75 5х0,75 6х0,75 7х0,75 8х0,75 9х0,75 10х0,75 12х0,75 14х0,75 16х0,75 19х0,75 21х0,75 24х0,75 27х0,75 30х0,75 33х0,75 37х0,75 |
2х4 3х4 4х4 5х4 6х4 7х4 8х4 10х4 12х4 14х4 16х4 19х4 21х4 24х4 27х4 30х4 33х4 37х4 |
1х3х1,5 2х3х1,5 3х3х1,5 4х3х1,5 5х3х1,5 6х3х1,5 7х3х1,5 8х3х1,5 9х3х1,5 10х3х1,5 11х3х1,5 12х3х1,5 13х3х1,5 14х3х1,5 15х3х1,5 16х3х1,5 17х3х1,5 18х3х1,5 19х3х1,5 20х3х1,5 21х3х1,5 22х3х1,5 23х3х1,5 24х3х1,5 25х3х1,5 26х3х1,5 27х3х1,5 28х3х1,5 29х3х1,5 30х3х1,5 31х3х1,5 32х3х1,5 33х3х1,5 |
1х3х1 2х3х1 3х3х1 4х3х1 5х3х1 6х3х1 7х3х1 8х3х1 9х3х1 10х3х1 11х3х1 12х3х1 13х3х1 14х3х1 15х3х1 16х3х1 17х3х1 18х3х1 19х3х1 20х3х1 21х3х1 22х3х1 23х3х1 24х3х1 25х3х1 26х3х1 27х3х1 28х3х1 29х3х1 30х3х1 31х3х1 32х3х1 33х3х1 34х3х1 35х3х1 36х3х1 37х3х1 |
1х3х0,5 2х3х0,5 3х3х0,5 4х3х0,5 5х3х0,5 6х3х0,5 7х3х0,5 8х3х0,5 9х3х0,5 10х3х0,5 11х3х0,5 12х3х0,5 13х3х0,5 14х3х0,5 15х3х0,5 16х3х0,5 17х3х0,5 18х3х0,5 19х3х0,5 20х3х0,5 21х3х0,5 22х3х0,5 23х3х0,5 24х3х0,5 25х3х0,5 26х3х0,5 27х3х0,5 28х3х0,5 29х3х0,5 30х3х0,5 31х3х0,5 32х3х0,5 33х3х0,5 34х3х0,5 35х3х0,5 36х3х0,5 37х3х0,5 |
1х2х2,5 2х2х2,5 3х2х2,5 4х2х2,5 5х2х2,5 6х2х2,5 7х2х2,5 8х2х2,5 9х2х2,5 10х2х2,5 11х2х2,5 12х2х2,5 13х2х2,5 14х2х2,5 15х2х2,5 16х2х2,5 17х2х2,5 18х2х2,5 19х2х2,5 20х2х2,5 21х2х2,5 22х2х2,5 23х2х2,5 24х2х2,5 25х2х2,5 26х2х2,5 27х2х2,5 |
1х2х1,5 2х2х1,5 3х2х1,5 4х2х1,5 5х2х1,5 6х2х1,5 7х2х1,5 8х2х1,5 9х2х1,5 10х2х1,5 11х2х1,5 12х2х1,5 13х2х1,5 14х2х1,5 15х2х1,5 16х2х1,5 17х2х1,5 18х2х1,5 19х2х1,5 20х2х1,5 21х2х1,5 22х2х1,5 23х2х1,5 24х2х1,5 25х2х1,5 26х2х1,5 27х2х1,5 28х2х1,5 29х2х1,5 30х2х1,5 31х2х1,5 32х2х1,5 33х2х1,5 34х2х1,5 35х2х1,5 36х2х1,5 |
| 2×1,0 | 2×0,75 | 2×0,5 | 2,5 | 1,5 | 1,0 | 6,0 |
|
1х2х1 2х2х1 3х2х1 4х2х1 5х2х1 6х2х1 7х2х1 8х2х1 9х2х1 10х2х1 11х2х1 12х2х1 13х2х1 14х2х1 15х2х1 16х2х1 17х2х1 18х2х1 19х2х1 20х2х1 21х2х1 22х2х1 23х2х1 24х2х1 25х2х1 26х2х1 27х2х1 28х2х1 29х2х1 30х2х1 31х2х1 32х2х1 33х2х1 34х2х1 35х2х1 36х2х1 37х2х1 |
1х2х0,75 2х2х0,75 3х2х0,75 4х2х0,75 5х2х0,75 6х2х0,75 7х2х0,75 8х2х0,75 9х2х0,75 10х2х0,75 11х2х0,75 12х2х0,75 13х2х0,75 14х2х0,75 15х2х0,75 16х2х0,75 17х2х0,75 18х2х0,75 19х2х0,75 20х2х0,75 21х2х0,75 22х2х0,75 23х2х0,75 24х2х0,75 25х2х0,75 26х2х0,75 27х2х0,75 28х2х0,75 29х2х0,75 30х2х0,75 31х2х0,75 32х2х0,75 33х2х0,75 34х2х0,75 35х2х0,75 36х2х0,75 37х2х0,75 |
1х2х0,5 2х2х0,5 3х2х0,5 4х2х0,5 5х2х0,5 6х2х0,5 7х2х0,5 8х2х0,5 9х2х0,5 10х2х0,5 11х2х0,5 12х2х0,5 13х2х0,5 14х2х0,5 15х2х0,5 16х2х0,5 17х2х0,5 18х2х0,5 19х2х0,5 20х2х0,5 21х2х0,5 22х2х0,5 23х2х0,5 24х2х0,5 25х2х0,5 26х2х0,5 27х2х0,5 28х2х0,5 29х2х0,5 30х2х0,5 31х2х0,5 32х2х0,5 33х2х0,5 34х2х0,5 35х2х0,5 36х2х0,5 37х2х0,5 |
2х2,5 3х2,5 4х2,5 5х2,5 6х2,5 7х2,5 8х2,5 10х2,5 12х2,5 14х2,5 16х2,5 19х2,5 21х2,5 24х2,5 27х2,5 30х2,5 33х2,5 37х2,5 |
2х1,5 3х1,5 4х1,5 5х1,5 6х1,5 7х1,5 8х1,5 9х1,5 10х1,5 12х1,5 14х1,5 16х1,5 19х1,5 21х1,5 24х1,5 27х1,5 30х1,5 33х1,5 37х1,5 |
2х1 3х1 4х1 5х1 6х1 7х1 8х1 9х1 10х1 12х1 14х1 16х1 19х1 21х1 24х1 27х1 30х1 33х1 37х1 |
2х6 3х6 4х6 5х6 6х6 7х6 8х6 10х6 12х6 14х6 16х6 19х6 21х6 24х6 27х6 30х6 33х6 37х6 |
Применение
Кабели для систем промышленной автоматики предназначены для фиксированного и нефиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 660 В частоты до 400 Гц или постоянном напряжении до 1000 В.
Условия эксплуатации
– подключение устройств промышленной автоматики, контроллеров, коммутаторов, датчиков, исполнительных механизмов, и других удалённых устройств;
– подключение аппаратуры пожарной сигнализации;
– подключение аппаратуры в цепях контроля и управления, сигнализации и межприборных соединений, для прокладки внутри помещений.
Индексы и пояснения
В зависимости от условий эксплуатации, следует использовать кабели с различными модификациями:
нг(А) - кабели с изоляцией из поливинилхлоридного пластиката, с оболочкой из полимерного материала пониженной горючести, не распространяющие горение;
нг(А)-LS - кабели с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющие горение;
нг(А)-HF – кабели изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;
нг(А)-FRHF – кабели с изоляцией из керамообразующей кремнийорганической смеси и оболочкой из полимерных компаундов, не содержащие галогенов, не распространяющие горение, не выделяющие коррозийно-активных газообразных продуктов при горении и тлении, огнестойкие;
с и нг(А)-FRLS – кабели с комбинированной изоляцией из слюдосодержащих лент и слоя полимерного материала пониженной пожароопасности с низким дымо- и газовыделением, с оболочкой из полимерных материалов пониженной пожароопаности, с низким дымо- и газовыделением, не распространяющие горение, огнестойкие;
нг(А)-LSLTx – кабели с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения;
снг(А)-FRLSLTx – кабели с огнестойкой комбинированной изоляцией из слюдосодержащих лент и слоя полимерного материала пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения и оболочкой из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения;
с и нг(А)-FRHF – кабели с комбинированной огнестойкой изоляцией из слюдосодержащих лент и слоя полимерного компаунда, не содержащего галогенов, с оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, огнестойкие;
ХЛ – кабели в холодостойком исполнении;
нг(А)-ХЛ – кабели не распространяющие горение, в холодостойком исполнении.
Конструктивные модификации
ок – кабели с однопроволочными токопроводящими жилами;
л – кабели с токопроводящими жилами из медных лужёных проволок;
в – кабели с водоблокирующими элементами, обеспечивающими продольную герметичность;
з(i) – кабели с круглым поперечным сечением и подложкой, полученной методом экструзии, и любыми негигроскопичными заполнителями.
п – кабели с поясной изоляцией под экраном;
Бг – кабели со стальной нержавеющей, стальной оцинкованной или алюминиевой гофрированной герметичной бронёй.
Температурные характеристики
Относительная влажность до 95±3 % при температуре 35±3оС.
