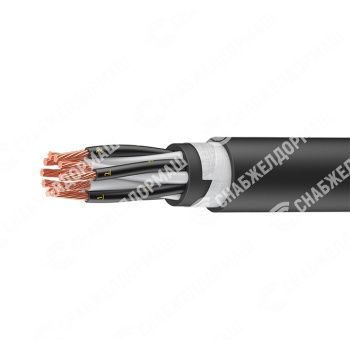

Кабель для систем промышленной автоматики КУМП-Аз(i)нг(А)-LS

Описание

Кабель для систем промышленной автоматики, с токопроводящими жилами из медных проволок с заполнением сердечника, с изоляцией и оболочкой из полимерных материалов, без экранов, без брони.
По умолчанию, поверх сердечника кабеля методом обмотки накладывается лента из водоблокирующего материала (ВБМ) для предотвращения продольного распространения влаги.

Конструкция

1. Многопроволочные (не ниже 3-го класса) токопроводящие жилы могут быть изготовлены из медных мягких или медных лужёных проволок (индекс «л»);
2. Изоляция из ПВХ пластиката;
3. Изделия данной марки имеют исполнение «з» («i»), благодаря чему кабель обладает круглым поперечным сечением и изготовлен с заполнением, полученным методом экструзии, любыми негигроскопичными заполнителями, в соответствии с требованиями ГОСТ IEK 60079-14-2013 (9.3.1, 9.3.2, 16.2.2);
4. Поверх заполненного сердечника кабеля методом обмотки с перекрытием накладывается лента из водоблокирующего материала (ВБМ);
5. Оболочка из ПВХ пластиката.

Применение

Кабели для систем промышленной автоматики предназначены для фиксированного и нефиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 660 В частоты до 400 Гц или постоянном напряжении до 1000 В.

Условия эксплуатации

– подключение устройств промышленной автоматики, контроллеров, коммутаторов, датчиков, исполнительных механизмов, и других удалённых устройств;
– подключение аппаратуры пожарной сигнализации;
– подключение аппаратуры в цепях контроля и управления, сигнализации и межприборных соединений, для прокладки внутри помещений.

Индексы и пояснения

В зависимости от условий эксплуатации, следует использовать кабели с различными модификациями:
нг(А) - кабели с изоляцией из поливинилхлоридного пластиката, с оболочкой из полимерного материала пониженной горючести, не распространяющие горение;
нг(А)-LS - кабели с изоляцией и оболочкой из полимерных материалов пониженной пожароопасности, с пониженным дымо- и газовыделением, не распространяющие горение;
нг(А)-HF – кабели изоляцией и оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;
нг(А)-FRHF – кабели с изоляцией из керамообразующей кремнийорганической смеси и оболочкой из полимерных компаундов, не содержащие галогенов, не распространяющие горение, не выделяющие коррозийно-активных газообразных продуктов при горении и тлении, огнестойкие;
с и нг(А)-FRLS – кабели с комбинированной изоляцией из слюдосодержащих лент и слоя полимерного материала пониженной пожароопасности с низким дымо- и газовыделением, с оболочкой из полимерных материалов пониженной пожароопаности, с низким дымо- и газовыделением, не распространяющие горение, огнестойкие;
нг(А)-LSLTx – кабели с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения;
снг(А)-FRLSLTx – кабели с огнестойкой комбинированной изоляцией из слюдосодержащих лент и слоя полимерного материала пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения и оболочкой из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения;
с и нг(А)-FRHF – кабели с комбинированной огнестойкой изоляцией из слюдосодержащих лент и слоя полимерного компаунда, не содержащего галогенов, с оболочкой из полимерных компаундов, не содержащих галогенов, не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, огнестойкие;
ХЛ – кабели в холодостойком исполнении;
нг(А)-ХЛ – кабели не распространяющие горение, в холодостойком исполнении.

Конструктивные модификации

ок – кабели с однопроволочными токопроводящими жилами;
л – кабели с токопроводящими жилами из медных лужёных проволок;
в – кабели с водоблокирующими элементами, обеспечивающими продольную герметичность;
з(i) – кабели с круглым поперечным сечением и подложкой, полученной методом экструзии, и любыми негигроскопичными заполнителями.
п – кабели с поясной изоляцией под экраном;
Бг – кабели со стальной нержавеющей, стальной оцинкованной или алюминиевой гофрированной герметичной бронёй.

Температурные характеристики

Относительная влажность до 95±3 % при температуре 35±3^оС.
