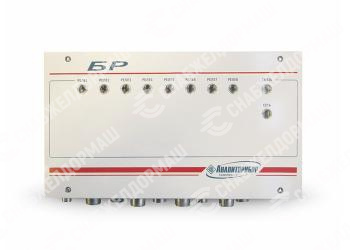

Сведения об оборудовании

• обеспечивает коммутацию внешних исполнительных устройств по командам, поступающим от ведущего устройства сети (БСУ)
• устанавливается во вне взрывоопасных зон помещений и наружных установок
• температура от -40 до +50 ^оС
• степень защиты - IP 54
• количество каналов программно-управляемых реле - 8
• Внимание! Применяется только с БРС (ИБЯЛ.411111.036-01...-04)

Описание

Предназначен  для коммутации внешних исполнительных устройств по командам, поступающим от ведущего устройства сети по интерфейсу MODBUS RTU и устанавливается во вне взрывоопасных зон помещений и наружных установок. Используется в составе системы контроля атмосферы промышленных объектов (СКАПО).

Отличительные особенности

• непрерывная световая сигнализация красного цвета ”РЕЛЕ 1” - “РЕЛЕ 8”, свидетельствующая о срабатывании реле по данному каналу
• световая индикация зеленого цвета “сеть”, свидетельствующая о нормальном функционировании блока
• непрерывная световая индикация красного цвета “связь”, свидетельствующая об отсутствии связи с ПЭВМ более 1 минуты
• для систем с шинной архитектурой питание осуществляется напряжением 220 В, управление осуществляется оператором программным путем, роизвольное программирование порогов срабатывания по каждому датчику (группе датчиков) или по команде оператора ПК


Для систем с шинной архитектурой:
Питание осуществляется напряжением 220 В. Управление осуществляется оператором программным путем. Произвольное программирование порогов срабатывания по каждому датчику (группе датчиков) или по команде оператора с ПЭВМ.

Характеристики	Значения	Примечание
Время прогрева, мин, не более	5
Габаритные размеры, мм, не более	370х143х230	масса не более 5 кг
Длина линии связи, км, не более	2
Напряжение питания, В	220	частотой 50±1 Гц
Номинальная мощность, ВА, не более	10
Температура окружающей среды, оС	- 40 ÷ +50
Степень защиты	IP54
Количество каналов, программно управляемых реле	8	нагрузочная способность: 220В, 2,5 А
Скорость передачи данных, бод	9600
