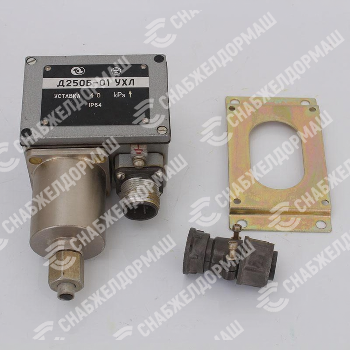

Датчик-реле давления Д250Б-01 предназначен для контроля и двухпозиционного регулирования давления жидких и газообразных сред, неагрессивных к бериллиевой бронзе и латуни, в системах сигнализации, защиты и управления дизелей и тепловозов в условиях эксплуатации, установленных для исполнения УХЛ категории 2 по ГОСТ 15150-69, но для работы при температурах от минус 60 до плюс 80 °С.

Датчик-реле давления Д250Б-01 состоит из следующих основных частей: чувствительной системы, узла настройки уставки, состоящего из пружины и регулировочного винта, рычага и переключателя.

Принцип действия основан на уравновешивании силы, создаваемой давлением контролируемой среды на чувствительный элемент-сильфон, силой упругой деформации пружины, соответствующей заданной уставке.

Подсоедините датчик-реле давления Д250Б-01 к испытательному стенду, позволяющему изменять давление в чувствительной системе со скоростью не более 40 кПа в 1 мин и оснащенному манометрами, погрешность которых не менее чем в четыре раза меньше основной погрешности прибора.

Определите по манометру значение давления в момент срабатывания при его повышении и понижении.

Вычислите погрешность уставки, равную разности между значениями давления в момент срабатывания прибора при изменении давления в направлении, указаном знаком ↑ или ↓ и значением уставки. Определите зону нечувствительности как разность фактических значений давления, измеренных в момент срабатывания при повышении и понижении давления.
