Тип:

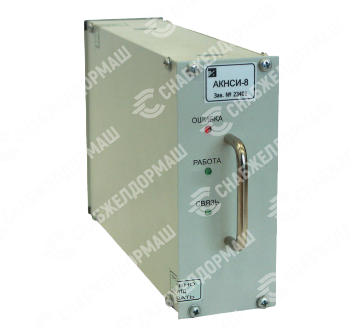

Измерительный контроллер.

Расположение:

Стативы в релейных помещениях постов ЭЦ, модулей ЭЦ, модулей АБТЦ.

Характеристики:

• Число измерительных каналов: 8.
• Интерфейс связи: RS485.
• Число приборов на один порт концентратора: до 32.
• Адресация приборов: перемычками на монтажной колодке.
• Период обновления данных для 32 приборов:10 сек.
• Дальность линии связи с контроллером: до 1,2 км.

Назначение:

• Измерение напряжения промышленной частоты (25/50/75 Гц) и сопротивления изоляции кабеля относительно земли.

Особенности:

АКНСИ-8 используется для:

• измерения напряжения переменного тока в фазочувствительных рельсовых цепях;
• измерения угла сдвига фаз между напряжениями в местных и путевых обмотках реле;
• измерения напряжения переменного тока в рельсовых цепях с непрерывным питанием;
• измерения напряжения переменного тока питающих фидеров и основных полюсов питания;
• измерения сопротивления изоляции кабелей относительно земли.

В отличие от контроллера ПИК-10, применяемого в системе АПК-ДК (СТДМ), АКНСИ-8 имеет ряд преимуществ:

• Измерение напряжения может осуществляться, как в широкополосном, так и в селективном режиме.
• При подключении к фазочувствительным рельсовым цепям позволяет измерять угол сдвига фаз между напряжениями местного и путевого элементов реле ДСШ.
• Имеет более высокую точность измерения напряжения и сопротивления изоляции.
