Малогабаритные резисторы типов РМН и РМР применяются в электрических цепях устройств автоматики и телемеханики на железнодорожном транспорте вместо резисторов 7156.

Малогабаритные резисторы состоят из двух цилиндрических фарфоровых изоляторов, к торцам которых крепят стальные стойки с отверстиями под крепление резистора. На изоляторы наматывают проволоку из нихрома для резисторов типа РМН-1 и из константана для резисторов типа РМР-1. Концы проволоки подсоединяют к выводным болтам, служащим для подключения резистора в электрическую цепь.

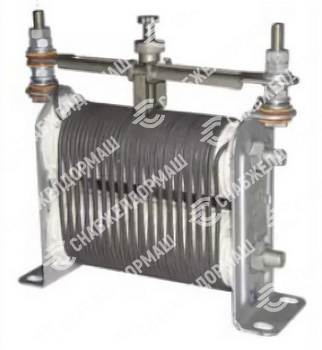

На малогабаритных регулируемых резисторах типа РМР-1 над изоляторами с намотанной на них проволокой устанавливают ползунковый контакт. Для регулирования сопротивления необходимо открутить винт ползункового контакта, переместить ползунковый контакт в необходимое положение и зафиксировать его, закрутив винт.

Сопротивление изоляции электрической цепи относительно корпуса при температуре окружающей среды от 15 до 25°С и относительной влажности воздуха 75% должно быть не менее 25 МОм, при температуре окружающей среды 27°С и относительной влажности воздуха 90% — не менее 2,5 МОм.

Резистор регулируемый типа РМР ТУ 32ЦШ-1405-90

Резистор нерегулируемый типа РМН ТУ 32ЦШ-1400-90

Габаритные размеры: 144х45х134 мм.

Масса: не более 1 кг.
