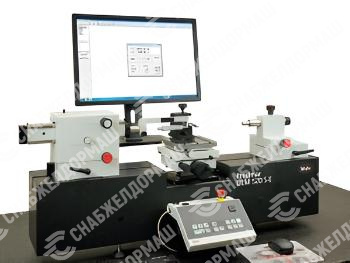

Большие универсальные системы измерения длины с большим диапазоном прямых измерений, устанавливаемые на горизонтальное основание из гранита высокой степени однородности и твердости.

Особенности :

Измерительная система оси X:

• Высокоточная инкрементнаяизмерительная система Heidenhain, длина 100 мм.

• В основании — инкрементная система Heidenhain с измерением в отраженном свете на всю длину основания.

Измерительная система оси Z:

• Высокоточная инкрементная измерительная система Renishaw, длина 80 мм.
• Комбинированный измерительный прибор для измерений со свервысокой точностью в диапазоне до 100 мм и для измерений со стандартной точностью на всем диапазоне перемещения измерительной бабки и контрбабки. Формирование измеренного значения по оси X с помощью измерительных систем измерительной пиноли и шкалы в основании прибора.
• Рекомендуется использовать для измерения крупногабаритных деталей, нотакже может использоваться и для небольших деталей.
• Ручное управления измерительной пинолью.
• Воздушные подшипники для плавного ручного позиционирования и измерительной бабки и контрбабки.
• Высота предметного стола регулируется при помощи кнопок (также возможно позиционирование с заданным шагом).
• Измерение температуры в режиме реального времени с помощью 3 датчиков.
• Компьютерная стабилизация нулевой точки прибора и коррекция систематических инструментальных погрешностей.
• Постоянное измерительное усилие на всем диапазоне перемещения измерительной пиноли.
• Компьютерная коррекция влияния температуры и измерительного усилия.
• Большой рабочий стол (нагрузка 25 кг) с прецизионным приводом по оси Z.
• Программное обеспечение для измерения и оценки Mahr 828 WIN под MS Windows.
• Возможно расширение измерительных осей.
• Измерение внутренней резьбы при поддержке автоматического позиционирования по оси Z.

Области применения:

Калибруемые приборы:

• Гладкие калибры-пробки и калибры-кольца.

• Установочные кольца.

• Скобы рычажные и индикаторные.

• Сферические меры и нутромеры.

• Концевые меры длины.

• Резьбовые калибры.

• Конусные резьбовые калибры.

• Шлицевые калибры.

• Конусные калибры.

• Индикаторы часового типа.

• Измерительные головки.

• 2-точечные индикаторные нутромеры.

• Микрометры.

• 2-точечные микрометрические нутромеры.
