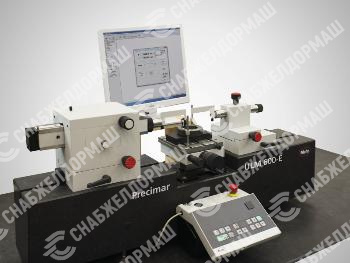

Универсальные системы измерения длины ULM-E компараторного типа, устанавливаемые на горизонтальное основание из гранита высокой степени однородности и твердости. Измерительная система оси X: Высокоточная инкрементная измерительная система Heidenhain, длина 100 мм Измерительная система оси Z: Высокоточная инкрементная измерительная система Renishaw, длина 80 мм.
Особенности:
- Высокая точность измерений.
- 100 % соответствие компараторному принципу Эрнста Аббе.
- Ручное управления измерительной пинолью.
- Воздушные подшипники для плавного ручного позиционирования измерительной бабки и контрбабки (не для ULM 300-E).
- Высота предметного стола регулируется при помощи кнопок (также возможно позиционирование с заданным шагом).
- Измерение температуры в режиме реального времени с помощью 2 или 3 датчиков.
- Компьютерная коррекция систематических инструментальных погрешностей.
- Компьютерная стабилизация нулевой точки прибора.
- Компьютерная коррекция влияния температуры и измерительного усилия.
- Постоянное измерительное усилие на всем диапазоне перемещения измерительной пиноли.
- Большой рабочий стол (нагрузка 25 кг) с прецизионным приводом по оси Z.
- Автоматическое распознавание точки экстремума для статического и динамического определения измеряемого значения.
- Измерение внутренней резьбы при поддержке автоматического позиционирования по оси Z.
- Высокая гибкость в рамках своей области применения.
- Программное обеспечение для измерения и оценки Mahr 828 WIN под MS Windows.
- Возможно расширение измерительных осей.
Области применения:
Калибруемые приборы:
• Гладкие калибры-пробки и калибры-кольца.
• Установочные кольца.
• Скобы рычажные и индикаторные.
• Сферические меры и нутромеры.
• Концевые меры длины.
• Резьбовые калибры.
• Конусные резьбовые калибры.
• Шлицевые калибры.
• Конусные калибры.
• Индикаторы часового типа.
• Измерительные головки.
• Индикаторные нутромеры.
• Микрометры.
• 2-точечные микрометрические нутромеры.
• Прецизионные линейные измерения.
|
Метрологические характеристики |
Precimar ULM 300 |
Precimar ULM 600 |
Precimar ULM 1000 |
Precimar ULM 1500 | |||
|---|---|---|---|---|---|---|---|
|
Преобразователь по оси х |
Разрешение, мкм |
0,01 или 0,1 |
|||||
|
Преобразователь по оси Z |
Разрешение, мкм |
1 |
|||||
|
Предел допускаемой абсолютной погрешности прибора, мкм |
0,1+L/2000 или 0,3+L/1500, где L в мм |
||||||
|
Сходимость результатов измерений |
0,05 мкм или 0,1 мкм |
||||||
|
Скорость перемещения |
предметного стола по высоте, мм/с |
0,015; 0,3; б |
|||||
|
пиноли, мм/с |
От 0 до 250 |
||||||
|
Измерительное усилие, Н |
0,2; 1,0...4,5; 11 |
||||||
|
Неопределенность измерений длины МРЕ1, мкм |
0,3+L/500 0,3+L/1500 0,1+L/2000, где L в мм |
0,3+L/1500 0,1+L/2000, где L в мм |
|||||
|
Температура, при которой производится поверка, °С |
(20 ± 2) |
(2 П ± 0,5) |
(20 ± 0,1) |
(20 ± 0,1) |
|||
