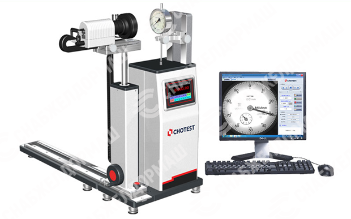

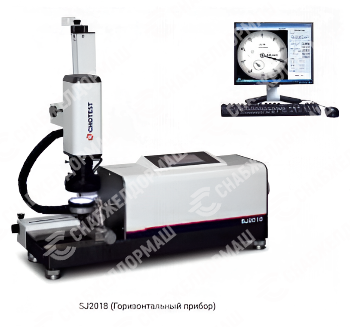

SJ2018 & SJ2620 — приборы, предназначенные для автоматической поверки индикаторного инструмента, используют запатентованную технологию контроля перемещения оптической линейки, серводвигатель, источник неотражающего света, CCD-камеры с высоким разрешением и интеллектуальной обработкой изображения. Персональный компьютер управляет приводами прибора и оптических линеек и передает данные в программное обеспечение автоматически. Полученные значения идентифицируются CCD-камерой, которая полностью заменяет работу оператора. Этот алгоритм значительно уменьшает уровень человеческого вмешательства и увеличивает скорость тестирования.
Возможности:
- Поверка индикаторов часового типа, цифровых индикаторов, индикаторов в дюймовой системе.
- Автоматическая установка нулевого положения.
- Отображение на экране и печать результатов предыдущих испытаний и отчетов о поверке (включая список ошибок, кривую точек измерения и отклонение значений по сравнению с указанным стандартом).
- Поиск и управление записями измерений в соответствии с типом объекта, производственным номером, инспектором, номером оборудования, датой поверки и т. д.
- Печать нескольких выбранных записей испытаний или сертификатов испытаний из базы данных одновременно.
- Экспорт данных в формате Word.
- Резервное копирование и восстановление данных.
- Настройка формата протокола испытаний в соответствии с требованиями заказчика.
- Поддержка пользовательских контрольных точек и допусков.
SJ2018 & SJ2620 — полностью автоматизированные приборы. Оператор лишь устанавливает индикаторный инструмент и выбирает его тип, значение деления и диапазон измерения в интерфейсе программного обеспечения.
После этого прибор начинает автоматическое измерение в соответствии с выбранной программой. Далее результат поверки может быть выведен на печать (включая список точек измерения, указание ошибок на прямом и обратном измерении и т. д.).
Особенности:
Больше не требуется считывать и записывать показания, вычислять и регулировать прибор вручную.
• Полученные показатели автоматически определяются CCD- камерой, которая полностью заменяет работу оператора.
• Автоматическая установка нулевого положения.
• Приводы прибора и оптических линеек управляются ПК, ручная регулировка маховика не требуется.
• Запатентованная система неотражающего источника света.
• Неотражающий источник света необходим для обеспечения достоверности данных испытаний на выпуклых стеклах индикаторов часового типа.
Удобная конструкция машины и простой интерфейс ПО гарантируют короткий срок обучения работы оператора. Система автоматически идентифицирует положение стрелки индикаторного инструмента, даже если он установлен не по центру камеры, что упрощает работу по поверке и экономит рабочее время.
|
Наименование |
SJ2018 & SJ2620 |
|---|---|
|
Диапазон измерения |
(0–50) мм |
|
Разрешение |
0,01 мкм |
|
Повторяемость |
0,1 мкм |
|
Точность автоматического чтения |
1/30 от значения деления микрометра 1/60 от значения деления цифрового индикатора |
|
Ошибка отображения |
1 мм ≤0,6 мкм 2 мм ≤0,6 мкм 10 мм ≤0,8 мкм 30 мм ≤0,9 мкм 50 мм ≤1 мкм |
|
Ошибка возврата |
≤0,5 мкм |
|
Сертификат CE |
CE-EMC, CE-LVD |
|
Интерфейс |
RS232 (возможна конвертация в USB) |
|
Входное напряжение |
AC 220 V 50 Hz |
|
Рабочая среда |
Температура (20 ± 2) ° С, относительная влажность (50 ~ 70)% |
|
Размеры |
SJ2018: 640 × 240 × 530 мм SJ2620: 300 × 235 × 640 мм |
|
Вес |
SJ2018: 35 кг; SJ2620: 25 кг |
Конфигурация:
- Основной блок — 1 комплект.
- Держатели — 2 комплекта.
- Настольный компьютер — 1 комплект.
- Алюминиевый кейс — 1 шт.
- Измерительное программное обеспечение.
- Кабели — 1 комплект.
- Руководство пользователя — 1 шт.
- Сертификат качества и гарантийный талон — 1 комплект.
